1. Koordinačių matavimo mašinos (CMM) patikrinimas
CMM yra plačiai naudojamas įrenginys, skirtas labai{0}}patikrintai padėties nustatymo angų matmenims ir geometrinėms leistinosioms nuokrypoms. Jo patikrinimo procesas apima:
Matmenų tikslumas: išmatuokite vidinį skylės skersmenį, išorinį veleno skersmenį, griovelio plotį ir kt., Kad įsitikintumėte, jog jie atitinka projektavimo reikalavimus.

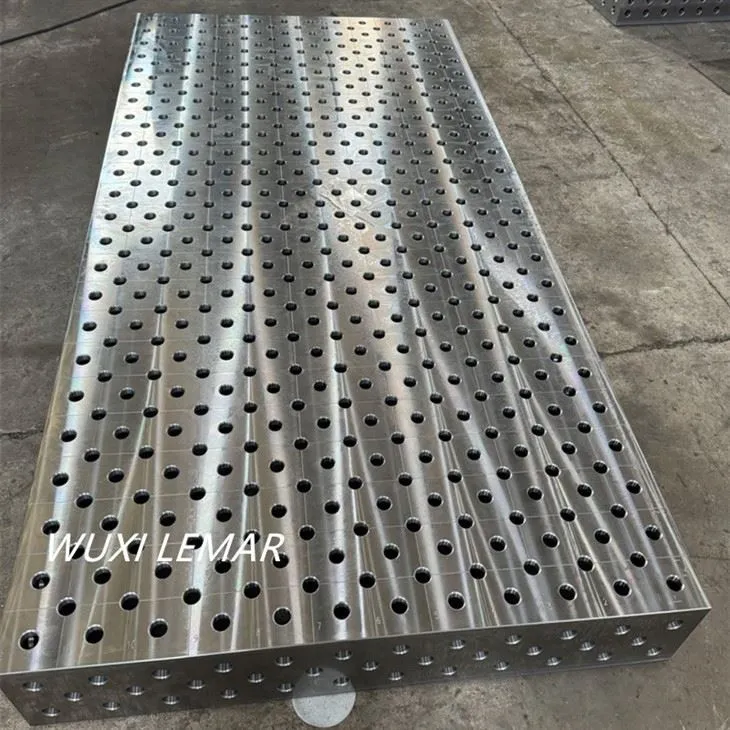

Geometrinės leistinos nuokrypos: tikrinant skylių apvalumą, cilindriškumą ir koaksialumą, šie parametrai tiesiogiai veikia suvirinimo stalo padėties nustatymo tikslumą.
Padėties leistinos nuokrypos: santykinio padėties santykio tarp kelių skylių įvertinimas naudojant tokius parametrus kaip padėties tolerancija ir koaksialumas, siekiant užtikrinti surinkimo tikslumą.
2. 3D Nuskaitymo tikrinimo priemonė
3D skenavimo tikrinimo prietaisas gali greitai gauti 3D suvirinimo stalo duomenų modelį ir palyginti jį su CAD modeliu. Jo pranašumai apima:
Didelis efektyvumas: nuskaitymas užtrunka tik 2 minutes, o patikrinimas ir analizė trunka apie 5 minutes, tinka partijos tikrinimui.
Vizualizacija: vizualiai rodomas nuokrypis tarp tikrojo ir projektinio per 3D nuokrypio chromatogramą, palengvinantis greitą -ne-tolerancijos sričių nustatymą.
Išsami patikra: vienu metu tikrinami matmenys, geometrinės leistinos nuokrypos ir paviršiaus defektai, tokie kaip suvirinimo išvaizda ir surinkimo padėties nukrypimai.
3. Patikrinimo procesas:
Duomenų gavimas: naudojamas 3D skaitytuvas arba koordinačių matavimo mašina, kad gautų padėties nustatymo skylių taškų debesies duomenis.
CAD Alignment (CAD lygiavimas): sulygiuoja nuskaitytus duomenis su originaliu CAD modeliu, naudojant geriausiai tinkantį arba atskaitos koordinačių sistemą.
Tolerancijos analizė: automatiškai išskiria pagrindinius matmenis (pvz., tarpą tarp skylių ir sienelės storį) ir sugeneruoja patikrinimo ataskaitą, pažymėdamas-iš-tolerancijos sritis.
4. Taikymo scenarijai:
Automobilių gamyba: tikrina sudėtingų komponentų, tokių kaip variklio blokai ir pavarų dėžės korpusai, padėties nustatymo angos tikslumą.
Orlaiviai ir erdvėlaiviai: Orlaivio variklių mentėms ir sparno konstrukcijų komponentams keliami ypač griežti aukšto tikslumo reikalavimai.
Lakštinio metalo apdirbimas: užtikrina, kad ruošinių, tokių kaip elektroninių prietaisų korpusai ir automobilių kėbulo plokštės, skylių padėties nuokrypiai būtų leistinose ribose.
